5.2.4. Снятие, установка, сборка и разборка блока К/В

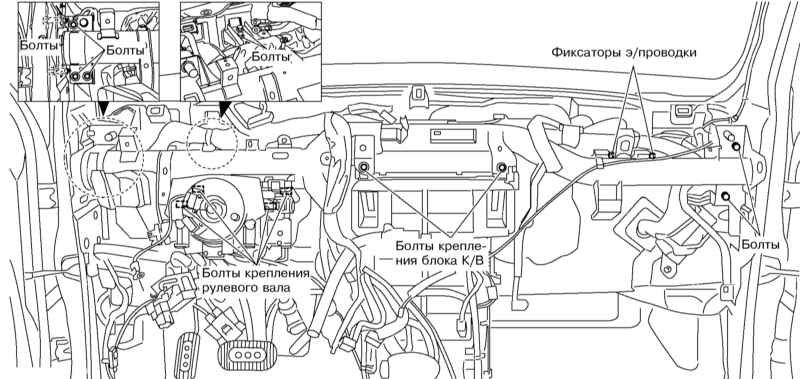

Крепеж блока К/В

Сборка блока К/В моделей с ручным управлением

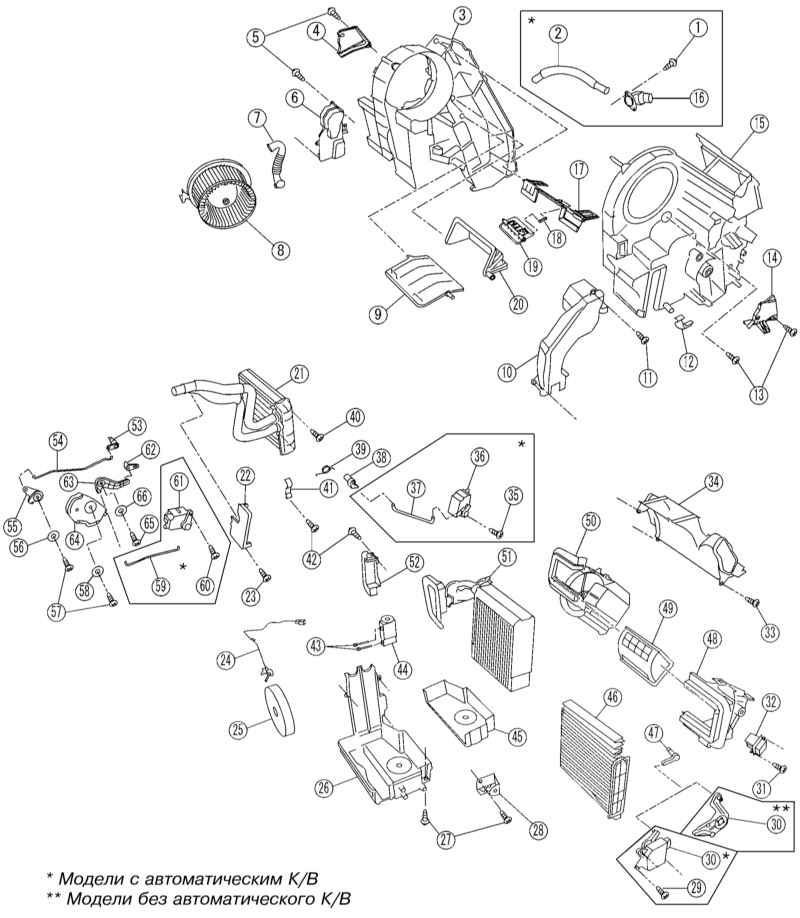

1*,5, 11,13,23 — Винт 2* — Линия аспиратора 3/15 — Правый/левый кожух вентилятора 4/14 — Правый/левый кожух 6/10 — Правый/левый воздуховод «к ногам» 7 — Шланг охлаждения 8 — Э/мотор вентилятора отопителя 9 — Заслонка смешивания воздуха 12 — Фиксаторы 16 — Аспиратор 17 — Заслонка вентиляции 18 — Шток обдува стекла 19 — Заслонка обдува стекла 20 — Заслонка подачи воздуха к ногам 21 — Радиатор отопителя 22 — Крышка трубки радиатора 24 — Датчик температуры испарителя 25 — Прокладка трубки радиатора 26 — Нижний кожух вентилятора 27,29*,31,33,35* — Винт 28 — Кронштейн 30 — Э/мотор* (тяга**) заслонки подачи воздуха 32 — Сборка резистора 34 — Соединительный кожух

36* — Э/мотор заслонки 9 37 — Шток заслонки 9 38 — Рычаг заслонки 9 39 — Пружина 40,42,57,60*,65 — Винт 41 — Фиксатор трубки отопителя 43 — Болты 44 — Расширительный клапан 45 — Изолятор 46 — Салонный фильтр 47 — Тяга* (рычаг**) заслонки 49 48/50 — Левый/правый кожух заслонки 49 49 — Заслонка подачи воздуха 51 — Испаритель 52 — Крышка расширительного клапана 53 — Рычаг вентиляции/обдува 54 — Шток вентиляции/обдува 55 — Тяга вентиляции/обдува 56,58,66 — Шайба 59 — Шток заслонки режимов 61 — Э/мотор заслонки режимов 62 — Рычаг заслонки 20 63 — Тяга заслонки 20 64 — Главная заслонка

ПОРЯДОК ВЫПОЛНЕНИЯ

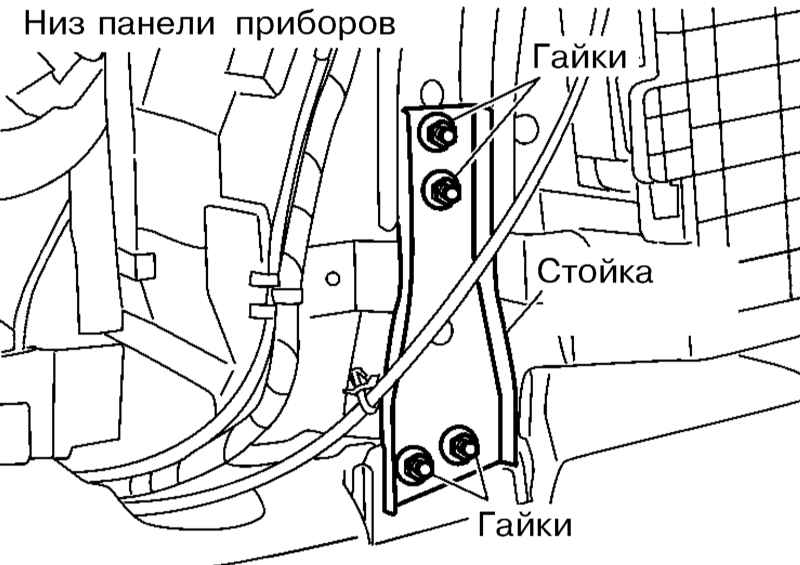

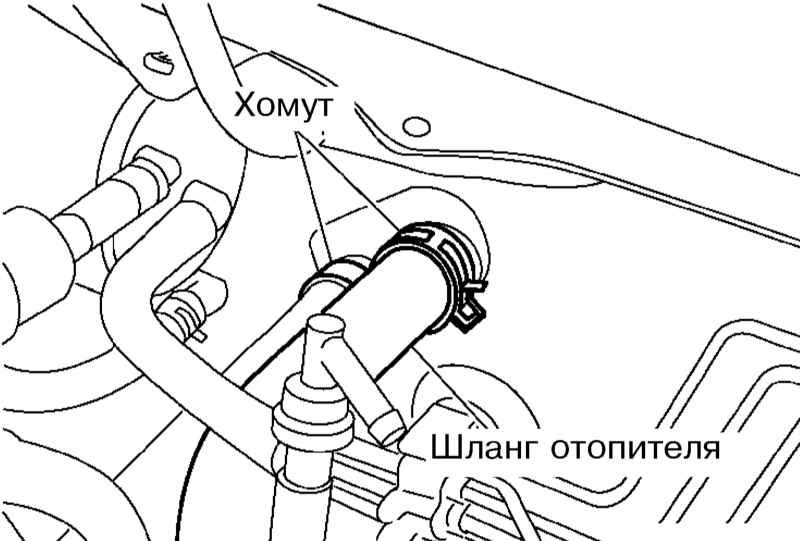

В условиях специализированной мастерской разрядите систему К/В. Опорожните систему охлаждения двигателя (см. Раздел Замена охлаждающей жидкости). Отсоедините от испарителя гибкий шланг низкого давления и трубку высокого давления. Закупорьте открытые отверстия. Отсоедините шланги от радиатора отопителя и закупорьте открытые отверстия. При отсоединении шлангов может вытекать охлаждающая жидкость. Снимите панель приборов (см. Главу Кузов), фиксаторы электропроводки и стойку панели приборов. Выверните винты и отпустите фиксаторы воздуховода. Выверните болты крепления блока К/В, болты рулевого механизма и рулевой колонки. Отпустите фиксаторы электропроводки (см. иллюстрацию Крепеж блока К/В). Снимите бортовой блок управления (BCM) – см. Главу Бортовое электрооборудование. Снимите рулевой механизм и затем блок К/В. Компоненты сборки блока К/В представлены на иллюстрации Сборка блока К/В моделей с ручным управлением. Установка производится в обратном порядке. Замените все уплотнительные кольца на трубках. При установке блока К/В следите за тем, чтобы его дренажное отверстие совпадало с дренажной трубкой. Затягивайте крепеж с требуемыми усилиями. В заключение заправьте системы охлаждения и К/В и удостоверьтесь в отсутствии утечек.
