14.20. Снятие и установка динамиков и антенны аудиосистемы

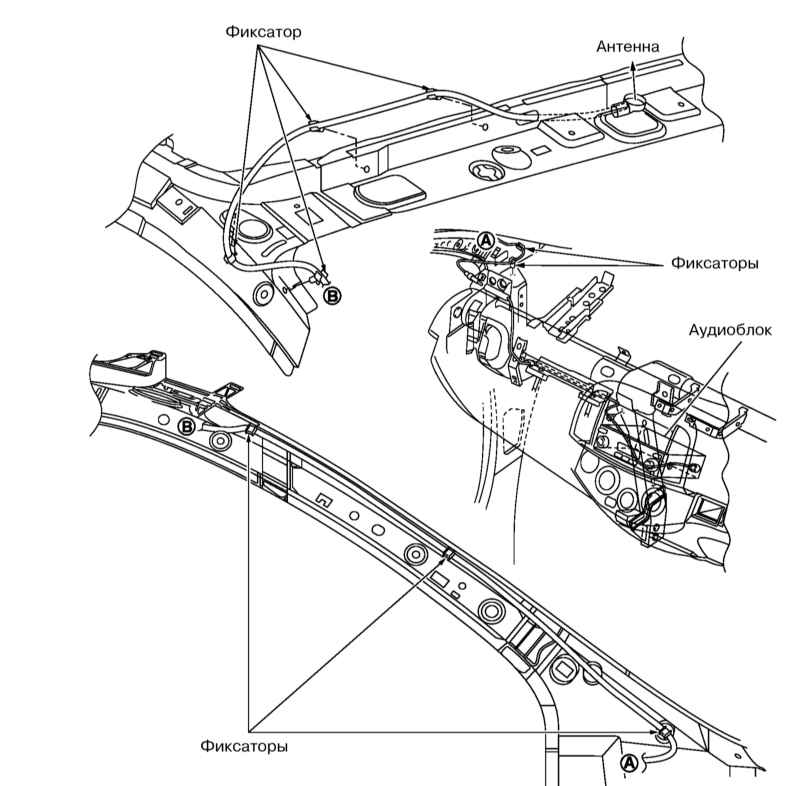

Схема прокладки и крепления антенного провода

ПОРЯДОК ВЫПОЛНЕНИЯ

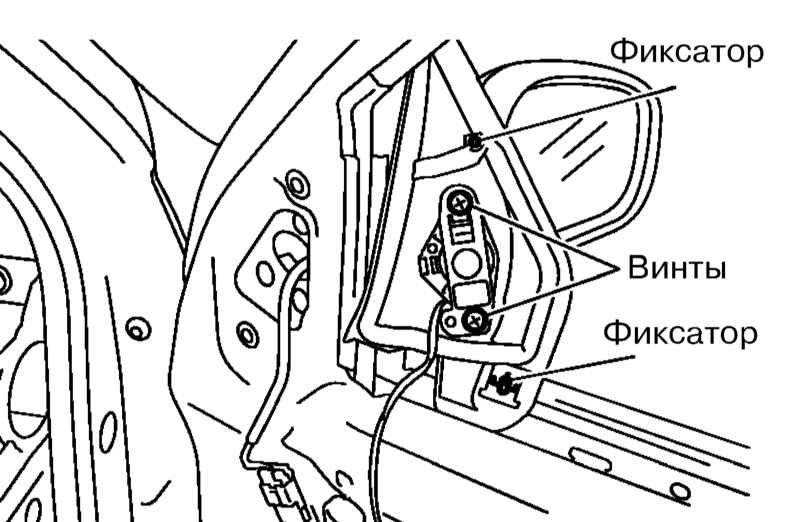

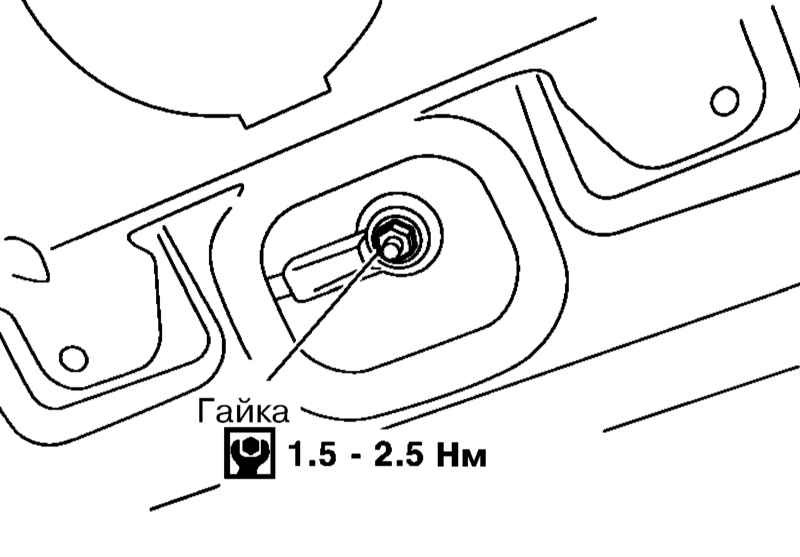

Для снятие динамиков, расположенных в дверях, предварительно следует снять облицовку соответствующей двери (см. Главу Кузов). Для снятия переднего высокочастотного динамика дополнительно следует снять треугольную накладку. Для снятия антенны снимите отделку потолка (см. Главу Кузов), разъедините разъем антенны и отдайте ее крепежную гайку.
